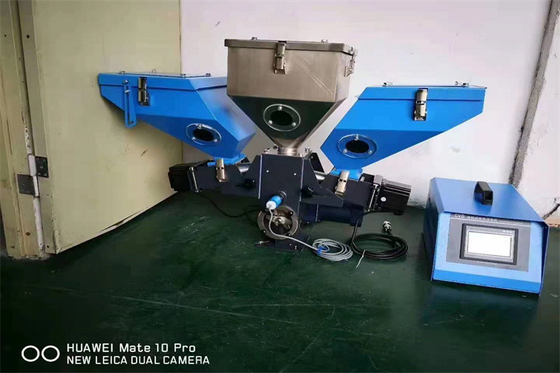

Macchina di dosaggio volumetrica del sistema dell'additivo di colore per l'iniezione di plastica OVD-30

Dosatore volumetrico Masterbatch Machine.pd di dosaggio del OVD…

NOMINA DEL PRINCIPIO di dosatore volumetrico

OVD - xx - xx - x

①④ del ③ del ②

①Dosatore volumetrico di Orste

②Dosatori di colore di D=Double

③Rapporto di marce del motore

④Diametro della vite (millimetri)

CARATTERISTICHE del dosatore volumetrico

1. L'unità è compresa i moduli standard per facilità di pulizia, dello smontaggio e dell'intercambiabilità.
2. Adotti il motore senza spazzola efficiente di CC e liberi da manutenzione.
3. Dosando le viti sono fatti di acciaio inossidabile 304 per precisione e la durevolezza.
4. I magneti del saltatore sono forniti nella base standard per evitare il danno della vite della macchina di formatura.
5. I segnali esterni possono essere direttamente input al gruppo di regolazione.
6. Il modo corrente può essere registrato senza interrotto tramite interruzione di corrente.
7. La pulizia materiale obbligatoria lo rende più facile sostituire il masterbatch.
8. Sia il bloccaggio che il sovraccarico del masterbatch possono essere individuati, quindi la macchina fermerà e darà un allarme.

OPZIONI del dosatore volumetrico

Base pesante, sensore a basso livello

Applicazione del dosatore volumetrico

I dosatori volumetrici di serie del OVD sono adatti a miscelazione automatico-proporzionale dei materiali vergini, riaffila, lotto matrice o gli additivi. Gli additivi di colore si aggiungono secondo la proporzione prestabilita ed i parametri, limite di errore è all'interno di 1%. Ci sono i due modi di OVD che si applica esclusivamente allo stampaggio ad iniezione ed alla formazione per estrusione. Un motore dell'ingranaggio con la varia razione dell'ingranaggio è accoppiato ad una vite di dosaggio di 12, 16, 20, 24mm di diametro per fare parecchi modelli con uscita che varia da 0.1kg/hr a 110kg/hr. in tricromia ed i dosatori in quadricromia sono a disposizione affinchè i clienti utilizzino nei vari campi.

Schema funzionale del dosatore volumetrico

I segnali dal gabinetto di comando digitale sono inviati per andare in automobile ed il motore comincia a funzionare. La forza girante è trasferita alla vite di dosaggio tramite il connettore dell'asse. Gli additivi di colore nella caduta del saltatore nella scanalatura di trasporto della vite, poi sono presi alla base del saltatore tramite azione girante della vite.

Parametri del dosatore volumetrico

Riserviamo il diritto di cambiare i parametri senza preavviso.

Note:

(1) tutte le capacità di uscita dei modelli di cui sopra sono basate sui dati da densità in serie 1.2kg/L, masterbatch del diametro 2-3mm nei criteri di prova di funzionamento continuo, che è soltanto per riferimento. La capacità massima della macchina è conforme alla dimensione ed alla composizione del materiale.

(2) «il ※» significa che la base del miscelatore è facoltativa.

(3) «*» i supporti per il diametro esterno della vite è fino a modello selezionato.

(4) «**» i supporti per la capacità di uscita dipende dal modello selezionato, dati di singolo dosatore di colore possono essere un riferimento. Per esempio: OVD-D-30-24, capacità di uscita 1.4-50kg/hr.

(5) potere: 1ф, 115/230VAC, 50Hz, ma sarà 3ф, 230/400/460/575VAC, 50/60Hz quando è fornito del miscelatore.

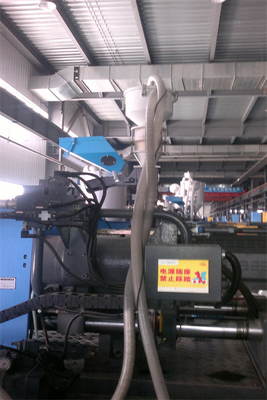

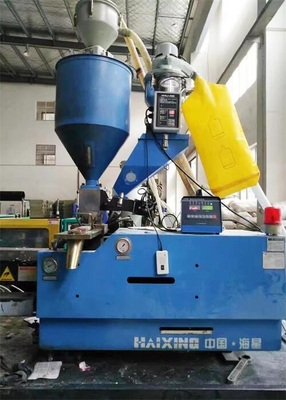

Caso di applicazione del dosatore volumetrico di singolo colore per lo stampaggio ad iniezione
