Macchina di raffreddamento centrale di plastica industriale OCM-5W 220V/380V/415V del refrigeratore di acqua

Macchina di raffreddamento raffreddata ad acqua Chil industriale di OCM-W…

NOMINA DEL PRINCIPIO

OCM – xxW

①②

①Macchina di raffreddamento della muffa di Orste

②Potere del compressore (HP), W=Water-cooled

CARATTERISTICHE

1.         La gamma di raffreddamento proviene da 7 a 25 ^Oc.

2.         Il serbatoio di acqua isolato è fatto di acciaio inossidabile.

3.         Il termostato anticongelante è standard fornito.

4.         Il refrigerante alto-efficiente R22 è adottato in serie di OMC-W. Il ciclo della refrigerazione controllato dagli alti e pressostati bassi assicura il buon effetto di raffreddamento.

5.         La protezione di sovraccarico è standard fornita per il compressore e la pompa.

6.         Il regolatore di temperatura preciso con un'accuratezza di ±1 ^Oc è adottato.

7.         La pompa a bassa pressione è attrezzatura standard.

8.         Il compressore di marca con il livello a basso rumore, il energia-consumo basso ed il tempo di impiego lungo è impiegato.

9.         il condensatore di Metropolitana-in-SHELL con trasferimento di calore eccellente ed effetto di raffreddamento rapido è adottato.

APPLICAZIONE

La macchina di raffreddamento della muffa è utilizzata per accorciare il ciclo del modanatura dei prodotti, è inoltre applicabile nel raffreddamento dell'attrezzatura per mantenere una temperatura richiesta. Inoltre, è adatto ad altri campi dell'industria con il simile fabbisogno di raffreddamento.

SCHEMA FUNZIONALE

Il compressore si avvi funzionare quando la macchina di raffreddamento della muffa di OCM-W si avvia su. Il refrigerante è compresso in gas ad alta pressione ad alta temperatura nel processo dalla B alla C e poi essere raffreddato quando passa attraverso il condensatore ed il liquido trasformato. Il calore è portato via dall'aria di raffreddamento. Nel processo dalla C alla D - alla E ed alla F, il refrigerante liquido è asciugato e filtrato dal filtro più asciutto. Dopo quello, attraversa l'elettrovalvola a solenoide, sensore livellato e poi raggiunge la valvola di espansione. Nel processo dalla F al G, il refrigerante liquido ad alta pressione è strozzato e depressurizzato dalla valvola e dalla temperatura di espansione del calore va giù. Nel processo dal G a A, l'acqua raffreddata assorbe il calore dell'acqua trattata in evaporatore e dei ritorni di nuovo al compressore. Questo processo di scambio termico si ripete fino a raffreddare l'acqua di processo alla temperatura richiesta.

Funzione ad aria calda di esclusione: il compressore continua a funzionare quando l'acqua di processo è raffreddata alla temperatura richiesta, quindi la valvola di derivazione ad aria calda si apre come i cali della temperatura al suo valore stabilito. Una parte del refrigerante dai passaggi del compressore tramite la valvola di derivazione e poi raggiunge l'evaporatore, equilibrante fuori la parte della capacità di refrigerazione della macchina e poi ritorna a compressore senza passare attraverso il condensatore. Per mezzo della valvola di derivazione ad aria calda, il sistema può restare nella circostanza equilibrata e può tenere nel frattempo l'accuratezza di controllo all'interno ^di ±1 ^Oc.

PARAMETRI

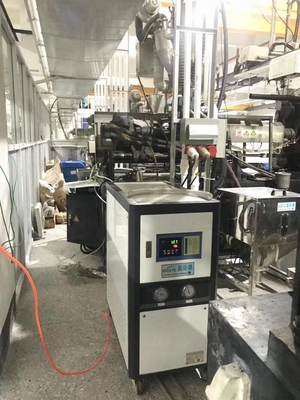

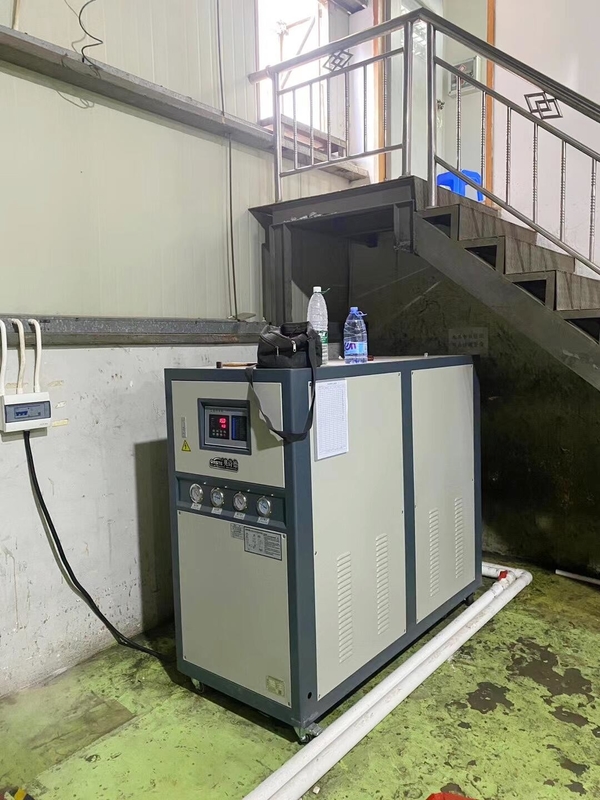

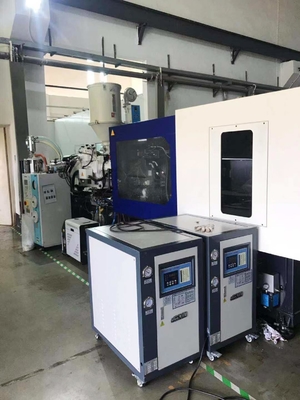

Casi di applicazione
